Giới thiệu động cơ biến tần và nguyên lý hoạt động

11/10/2024

Tin tức

Động cơ biến tần là giải pháp tối ưu giúp điều chỉnh tốc độ quay, tiết kiệm năng lượng và tăng hiệu suất làm việc. Bài viết giới thiệu chi tiết nguyên lý hoạt động và ứng dụng thực tiễn.

Động cơ biến tần là một bước tiến quan trọng không chỉ giúp tối ưu hóa hiệu suất làm việc của các thiết bị mà còn tiết kiệm năng lượng và kéo dài tuổi thọ của hệ thống. Với khả năng điều chỉnh tốc độ linh hoạt và chính xác, nó trở thành lựa chọn hàng đầu trong nhiều ứng dụng.

Bài viết này sẽ giới thiệu chi tiết về cấu tạo và chức năng động cơ biến tần cũng như lý do tại sao nó đóng vai trò thiết yếu trong việc nâng cao hiệu quả vận hành trong công nghiệp.

1. Thông tin chung về động cơ biến tần

Động cơ biến tần hay còn gọi là motor biến tần là 1 loại motor điện 3 pha có khả năng thay đổi tốc độ theo sự biến đổi tần số.

Chức năng động cơ biến tần chủ yếu là cung cấp khả năng khởi động mềm, tức là khởi động động cơ dần dần thay vì một cách đột ngột.

Điều này giảm điểm cao áp và tải trọng khởi động, từ đó kéo dài tuổi thọ của hệ thống và giảm stress cơ học.

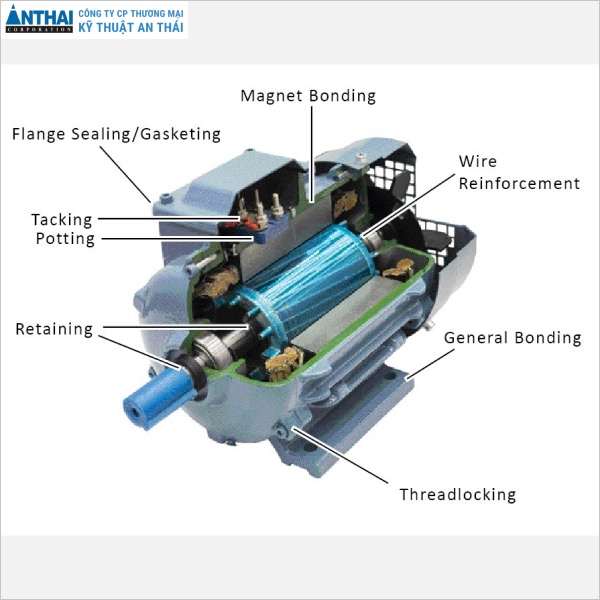

1.1. Cấu tạo động cơ biến tần

Trên thị trường hiện nay phân phối rất nhiều loại động cơ biến tần nhằm đa dạng hóa sự lựa chọn của người tiêu dùng.

Tuy nhiên, nhìn chung cấu tạo cơ bản của chúng là như nhau, cụ thể bao gồm những thành phần như:

Mạch biến tần: Mạch biến tần bao gồm các thành phần điện tử như transistor hoặc thyristor để điều chỉnh tần số và điện áp đầu ra. Nó có nhiệm vụ biến đổi nguồn điện đầu vào từ nguồn điện xoay chiều (AC) thành một nguồn điện có tần số và điện áp có thể điều chỉnh.
Bộ điều khiển: Bộ điều khiển là trung tâm của động cơ điện biến tần, nơi các tín hiệu và thông số được xử lý và điều chỉnh.
Bộ cung cấp nguồn: Nó sẽ yêu cầu một nguồn điện nguồn để cung cấp năng lượng cho mạch biến tần và bộ điều khiển.
Bộ bảo vệ : Bộ bảo vệ bao gồm các thiết bị bảo vệ như cầu chì, relay nhiệt, cảm biến quá tải và các chế độ bảo vệ phần mềm trong bộ điều khiển. Nó được sử dụng để giám sát và bảo vệ động cơ khỏi các tình huống nguy hiểm.
Động cơ: Động cơ là phần chuyển đổi năng lượng điện thành năng lượng cơ học, kết nối với mạch biến tần thông qua các dây cáp để đạt được tốc độ và công suất mong muốn.

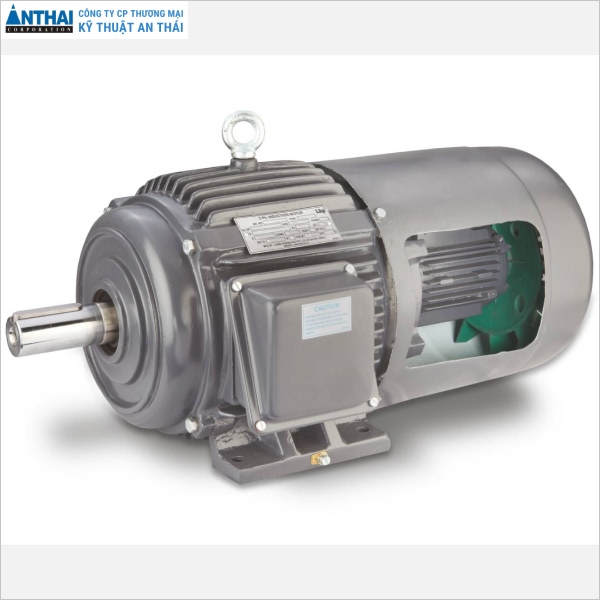

Phần dây đồng chất lượng cao hơn và chịu nhiệt hơn motor thường vì khi tần số giảm đi, ruột động cơ sẽ nóng.
Quạt cưỡng bức phía sau đuôi động cơ: Chiếc quạt làm mát này tạo ra nhiều gió hơn cánh quạt của động cơ thường.
Rotor và stator bằng tôn silic xanh cán nguội cao cấp.

Các thành phần chính này được thiết kế với mục tiêu hoạt động một cách ổn định và bền bỉ trong môi trường công nghiệp.

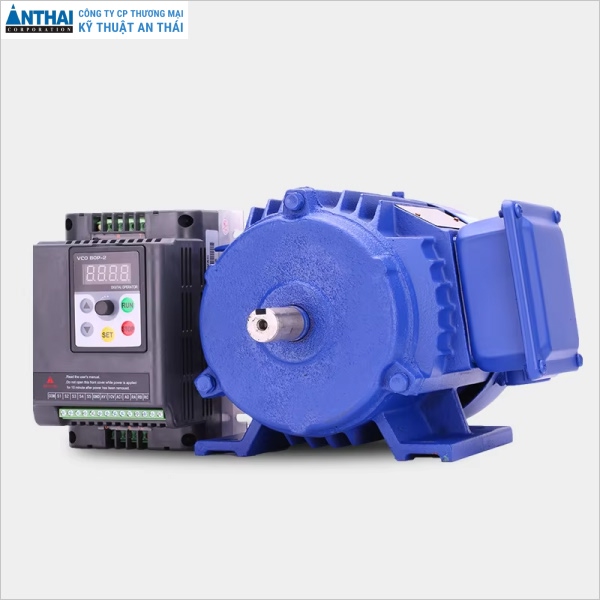

1.2. Nguyên lý hoạt động động cơ biến tần

Nguyên lý hoạt động của động cơ biến tần dựa trên việc điều chỉnh tần số và điện áp của dòng điện cung cấp cho động cơ.

Từ đó kiểm soát được tốc độ và momen xoắn của động cơ một cách linh hoạt.

Nguyên lý hoạt động của hệ thống này gồm các giai đoạn sau:

Ban đầu, động cơ biến tần nhận nguồn điện đầu vào từ nguồn cung cấp điện.
Nguồn điện này trải qua giai đoạn chỉnh lưu và lọc để chuyển thành nguồn 1 chiều đồng nhất, bởi bộ chỉnh lưu sử dụng cầu diode và tụ điện.
Tiếp theo, điện áp 1 chiều trong tụ điện sẽ trải qua biến đổi (nghịch lưu) để tạo ra điện áp xoay chiều 3 pha đối xứng thông qua quá trình tự kích hoạt thích hợp, bộ chuyển đổi IGBT.
Sau đó sẽ cho ra tần số của tín hiệu đầu ra, nó sẽ phụ thuộc vào tín hiệu điều khiển và các tham số đã được lập trình trước trong động cơ biến tần.

Ngoài ra, động cơ biến tần đưa ra thông tin để biến tần cảnh báo về các lỗi nhỏ.

Đồng thời, nếu phát hiện các lỗi nghiêm trọng, nó có thể ngừng cấp điện cho động cơ để đảm bảo an toàn và tránh gây hỏng hóc cho hệ thống.

So sánh các dòng biến tần ABB phổ biến: ACS150, ACS355 và ACS580

2. Ưu điểm của động cơ biến tần trong hoạt động sản xuất công nghiệp

Việc sử dụng động cơ biến tần đã trở thành một giải pháp quan trọng trong việc tối ưu hóa quy trình nhờ những ưu thế vượt trội.

Dưới đây là các điểm mạnh của động cơ biến tần, góp phần thúc đẩy hiệu quả sản xuất.

2.1. Động cơ biến tần tiết kiệm năng lượng

Một trong những lợi ích lớn nhất mà động cơ biến tần mang lại chính là khả năng tiết kiệm năng lượng vượt trội.

Thay vì chạy ở một tốc độ cố định như động cơ truyền thống, động cơ biến tần có thể điều chỉnh tốc độ tùy theo nhu cầu cụ thể của quy trình sản xuất.
Điều này giúp giảm thiểu lượng điện năng tiêu thụ, đặc biệt khi hệ thống không cần phải hoạt động ở công suất tối đa.

2.2. Động cơ biến tần tiết kiệm chi phí

Bên cạnh lợi ích tiết kiệm năng lượng, động cơ biến tần còn giúp giảm chi phí vận hành và bảo trì cho doanh nghiệp.

Nhờ khả năng điều chỉnh linh hoạt và phù hợp với tải công việc thực tế, động cơ không phải hoạt động quá mức, dẫn đến ít hao mòn hơn.
Hơn nữa, việc tiết kiệm năng lượng từ động cơ biến tần giúp giảm đáng kể chi phí điện hàng tháng.
Điều này còn giúp kéo dài tuổi thọ của các linh kiện, giảm tần suất bảo trì và chi phí thay thế thiết bị.

2.3. Động cơ biến tần tăng hiệu suất hoạt động

Động cơ biến tần không chỉ nâng cao hiệu suất hoạt động mà còn giảm thiểu thời gian ngừng máy và các sự cố không mong muốn.

Động cơ biến tần cho phép điều chỉnh tốc độ và moment xoắn chính xác, từ đó tối ưu hóa quá trình sản xuất, đảm bảo hoạt động ổn định và hiệu quả hơn.
Không chỉ vậy, nhờ khả năng tự động điều chỉnh tốc độ, động cơ biến tần còn giúp giảm tiếng ồn và rung động, tạo ra môi trường làm việc an toàn và dễ chịu hơn cho công nhân.
Điều này đặc biệt quan trọng trong các dây chuyền sản xuất yêu cầu độ chính xác cao, nơi mà sự linh hoạt trong việc kiểm soát tốc độ và tải trọng là yếu tố quyết định.

Chính nhờ những ưu điểm này mà động cơ biến tần ngày càng trở thành một yếu tố không thể thiếu trong công nghiệp hiện đại.

3. Ứng dụng động cơ biến tần trong công nghiệp

Bởi những ưu điểm vượt trội mà nó mang lại, động cơ biến tần đã trở thành một giải pháp phổ biến không thể thiếu trong cả lĩnh vực công nghiệp và dân dụng.

Dưới đây là các ứng dụng phổ biến của động cơ biến tần hiện nay:

Được sử dụng trong các hệ thống tự động hóa công nghiệp như dây chuyền sản xuất, máy gia công và robot.
Được dùng trong các hệ thống bơm và quạt để điều chỉnh lưu lượng và áp suất.
Trong các hệ thống điều hòa không khí, sử dụng để điều khiển quạt và máy nén.
Sử dụng trong các ứng dụng nâng hạ như cầu trục, thang máy và băng chuyền nâng hạ.

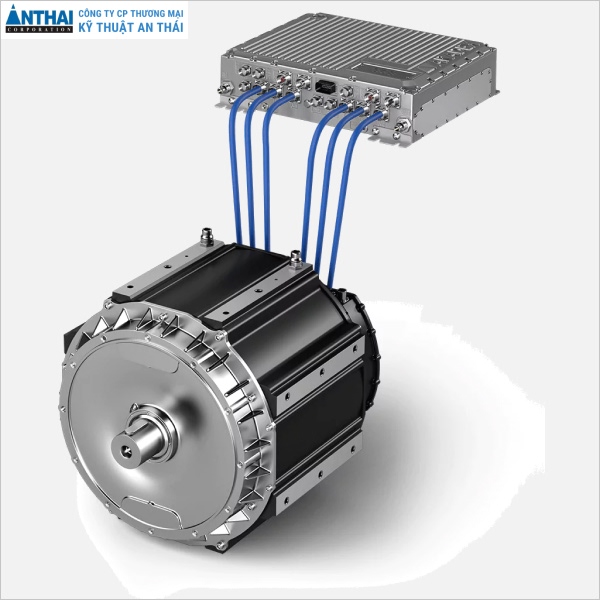

Một số xe điện sử dụng để điều khiển động cơ điện. Biến tần giúp điều chỉnh tốc độ và mô-men xoắn động cơ.

Việc áp dụng động cơ biến tần trong sản xuất công nghiệp mang lại nhiều lợi ích vượt trội, giúp cải thiện hiệu quả sản xuất và tăng lợi thế cạnh tranh lớn trên thị trường.
