Bộ mã hóa Encoder là gì? Giới thiệu tổng quan về Encoder

14/11/2024

Tin tức

Encoder là bộ mã hóa dữ liệu từ chuyển động cơ học, ứng dụng rộng rãi trong giám sát và kiểm soát hệ thống tự động hóa công nghiệp.

Bộ mã hóa Encoder là một trong những lựa chọn hàng đầu, được sử dụng trong các dây chuyền sản xuất.

Thiết bị này đóng vai trò quan trọng trong việc chuyển đổi các tín hiệu cơ học thành tín hiệu điện để máy móc và thiết bị có thể hiểu và điều khiển chính xác.

Bài viết này sẽ giúp bạn khám phá bộ mã hóa là gì, cấu tạo, nguyên lý hoạt động cũng như ứng dụng của thiết bị này trong các hệ thống hiện đại ngày nay.

1. Bộ mã hóa Encoder là gì?

Bộ mã hóa Encoder hay còn gọi là bộ mã hóa vòng quay, là dòng sản phẩm được sử dụng để đo lường vị trí, hướng di chuyển và tốc độ của động cơ.

Loại thiết bị cơ điện này có khả năng biến đổi chuyển động (chuyển động tịnh tiến, chuyển động quay của trục, ...) thành tín hiệu đầu ra số hoặc xung.

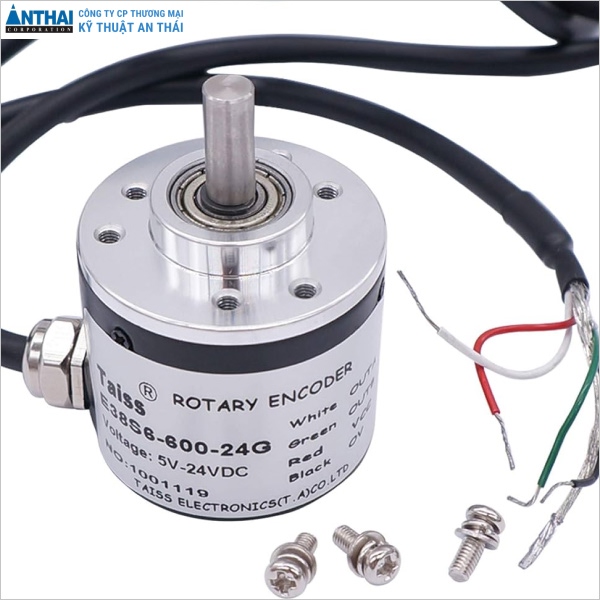

*Bộ mã hóa Encoder được sử dụng để đo vị trí, hướng di chuyển và tốc độ*

1.1. Cấu tạo bộ mã hóa Encoder

Một bộ mã hóa Encoder gồm có các bộ phận chính:

Thân và trục: Đây là phần cố định và phần quay của thiết bị.
Nguồn phát sáng: Thường là một đèn LED cung cấp ánh sáng để tương tác với đĩa mã hóa.

Đĩa mã hóa: Đĩa này được gắn trên trục và có các rãnh nhỏ chia đều theo chu vi 360 độ.
Cảm biến ánh sáng: Là một bộ phận thu nhận ánh sáng phản xạ hoặc xuyên qua các rãnh trên đĩa, dùng để phát hiện sự gián đoạn ánh sáng.
Bo mạch điện tử: Bộ phận này khuếch đại và xử lý tín hiệu từ cảm biến, giúp chuyển đổi chúng thành các tín hiệu đầu ra hữu ích.

Các bộ phận này phối hợp với nhau để phát hiện chuyển động và tạo ra tín hiệu đáp ứng chính xác theo chuyển động của trục.

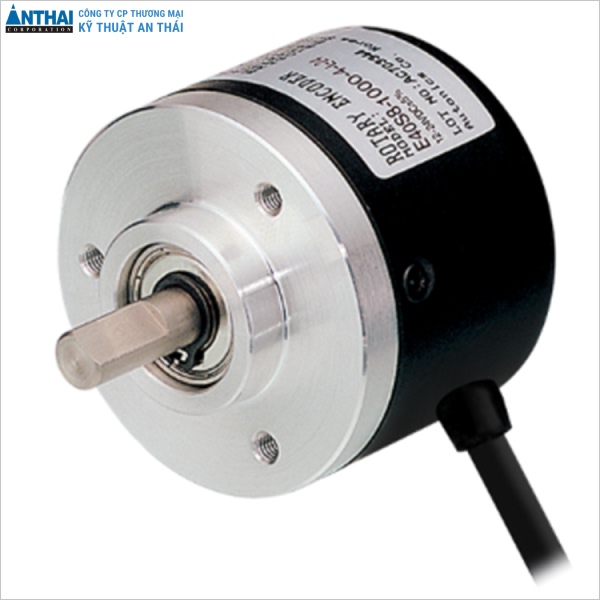

*Bo mạch điện tử của bộ mã hóa Encoder khuếch đại và xử lý tín hiệu*

1.2. Nguyên lý hoạt động Encoder

Bộ mã hóa Encoder hoạt động dựa trên nguyên lý đĩa quay quanh trục.

Trên đĩa mã hóa có các rãnh nhỏ để nguồn sáng chiếu qua.
Khi đĩa quay, tại những vị trí có rãnh, ánh sáng có thể xuyên qua; còn tại những chỗ không có rãnh, ánh sáng bị chặn lại.
Quá trình này tạo ra sự thay đổi giữa tín hiệu có và không có ánh sáng.
Số xung được tạo ra dựa trên số lần ánh sáng bị ngắt, điều này giúp ghi nhận số lần đèn LED chiếu qua rãnh.
Cảm biến ánh sáng sẽ liên tục bật tắt, tạo ra các xung vuông.
Những xung này được truyền về bộ xử lý trung tâm như vi xử lý hoặc PLC, từ đó kỹ sư cơ khí có thể theo dõi vị trí và tốc độ của động cơ.

Đây chính là nguyên lý hoạt động cơ bản của một bộ mã hóa Encoder, tuy nhiên, với nhiều chủng loại Encoder khác thì khi đĩa quay có nhiều lỗ hơn thì khi đó tín hiệu thu nhận sẽ khác hơn.

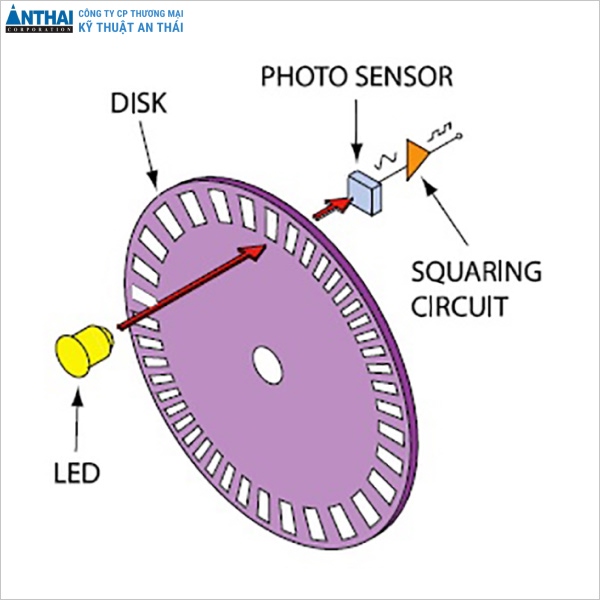

*Bộ mã hóa Encoder hoạt động dựa trên nguyên lý đĩa quay quanh trục*

2. Ưu và nhược điểm bộ mã hóa Encoder

Như bất kỳ thiết bị kỹ thuật nào, bộ mã hóa Encoder cũng có những ưu và nhược điểm riêng biệt cần được hiểu rõ để lựa chọn và sử dụng phù hợp trong các ứng dụng thực tế.

2.1. Ưu điểm bộ mã hóa Encoder

Bộ mã hóa Encoder đóng vai trò quan trọng trong nhiều hệ thống tự động hóa và điều khiển nhờ những ưu điểm nổi bật như:

Độ phân giải tổng thể cao hơn so với cảm biến tương đối.
Hiệu suất khởi động vượt trội.
Khả năng phát hiện chuyển động chính xác trên nhiều trục khác nhau.
Hỗ trợ nhiều giao thức đầu ra.
Khả năng phục hồi sau khi hệ thống gặp sự cố tốt, có thể ghi nhớ vị trí ngay cả khi mất nguồn nhờ mỗi vị trí đều có mã tín hiệu riêng.
Giá thành rẻ, chế tạo đơn giản, xử lý tín hiệu trả về dễ dàng.
Thiết kế linh hoạt, phù hợp có sẵn dưới dạng phụ kiện cho mọi ứng dụng.
Hệ thống đơn giản và giá thành rẻ hơn do sử dụng ít cảm biến liên quan so với cảm biến tuyệt đối.
Mặt bích với vỏ tích hợp cho phép thiết kế rất nhỏ gọn và tiết kiệm chi phí.

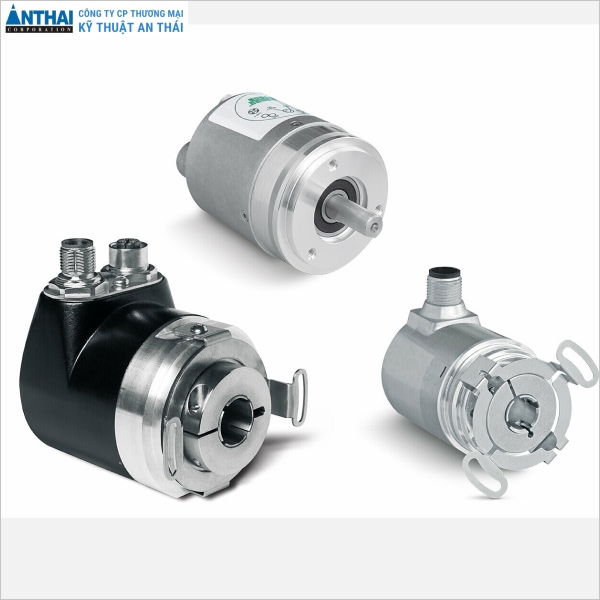

*Bộ mã hóa Encoder hỗ trợ nhiều giao thức đầu ra*

2.2. Nhược điểm bộ mã hóa Encoder

Mặc dù bộ mã hóa Encoder mang lại nhiều lợi ích, nhưng nó cũng tồn tại một số nhược điểm cần lưu ý.

Chi phí cao do quá trình chế tạo phức tạp.
Việc đọc tín hiệu khó hơn so với cảm biến tương đối.
Dễ xảy ra sai lệch về xung khi trả tín hiệu về.
Hoạt động trong thời gian dài sẽ dẫn đến tích lũy sai số.

Dù có những nhược điểm nhất định, bộ mã hóa Encoder vẫn là một thiết bị không thể thiếu trong các hệ thống nếu được lựa chọn và sử dụng đúng cách.

Biến tần là gì? Giải thích nguyên lý hoạt động của biến tần

3. Ứng dụng bộ mã hóa Encoder

Bộ mã hóa Encoder là một thiết bị quan trọng và không thể thiếu trong đa dạng ứng dụng của nhiều lĩnh vực khác nhau.

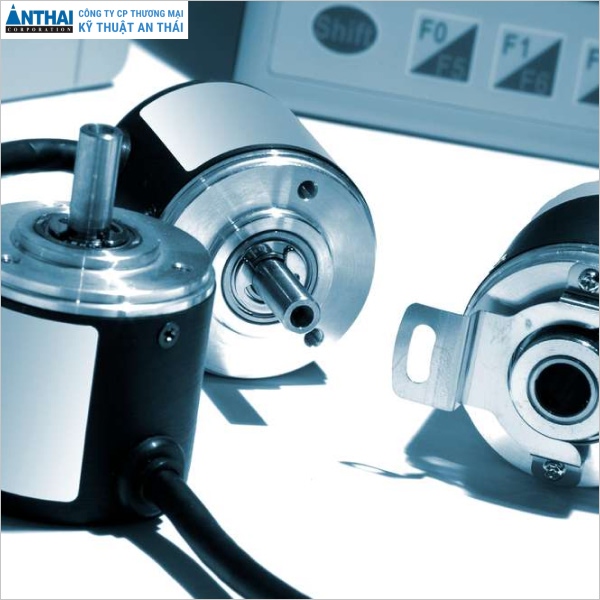

*Bộ mã hóa Encoder được ứng dụng trong nhiều lĩnh vực khác nhau*

Một số ứng dụng tiêu biểu của bộ mã hóa Encoder trong thực tiễn phải kể đến:

Ngành cơ khí: Bộ mã hóa Encoder là một bộ phận không thể thay thế trong hệ thống sơ đồ cấu tạo của một máy CNC.
Ngành công nghiệp ô tô: Cảm biến chuyển động cơ học của bộ mã hóa Encoder áp dụng để kiểm soát tốc độ cho ô tô.
Ngành công nghiệp vật liệu: Bộ mã hóa Encoder lắp đặt ở băng truyền tấm nhôm, đo độ dài kích thước tấm vật liệu cần cắt và xác định vị trí với độ chính xác cao.
Ngành in ấn: Được sử dụng như thiết bị cảm biến trong thiết bị văn phòng như máy in và máy quét.
Ngành công nghiệp hóa chất: Bộ mã hóa Encoder được kết nối với biến tần và phản hồi tốc độ thực tế dòng chảy của chất lỏng của máy bơm và bồn chứa.
Nhà máy sản xuất: Dùng trong máy dán nhãn, đóng gói hàng hóa sản xuất và chế tạo máy với bộ điều khiển động cơ đơn và đa trục.
Ngành y tế: Dùng trong máy quét y tế, điều khiển chuyển động bằng kính hiển vi hoặc nano của các thiết bị tự động.
Ngành thực phẩm và thức uống: Lắp bộ mã hóa Encoder vào chương trình của các băng chuyền sản phẩm để xác nhận mỗi chai sản phẩm vào và ra trạm trên băng chuyền.
Ngành quân đội: Ứng dụng trong anten định vị cũng như là trong việc định vị kính viễn vọng quan sát.

Qua các ứng dụng đa dạng trên, có thể chúng mình được vai trò then chốt của bộ mã hóa Encoder trong việc theo dõi và điều khiển chuyển động của các hệ thống máy móc và thiết bị điện tử.
